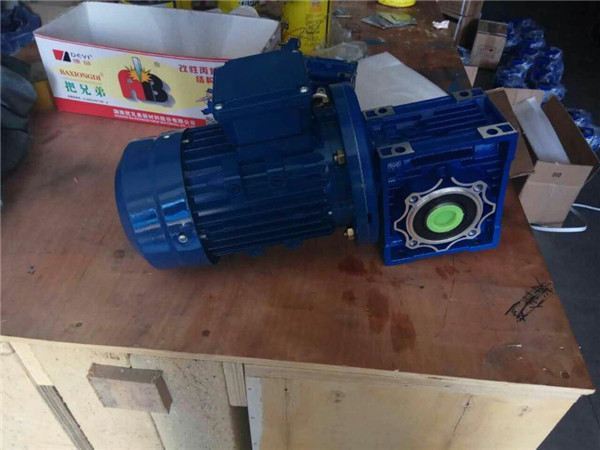

噴灌機的NMRV150減速機設計。卷盤式噴灌機是種將牽引PE管纏繞在絞盤上，利用噴灌壓力水驅動蝸輪蝸桿減速機帶動絞盤旋轉，并牽引噴頭車自然移動和噴灑的灌溉機械，能夠灌溉大面積的農田，也可以根據噴頭控制噴水量的大小，以滿足使用者對噴灌水量的不同要求，是農田節水灌溉的重要設備。噴灌機水渦輪箱及驅動裝置包括水渦輪箱和RV減速機，即噴灌壓力水帶動水渦輪旋轉，從水渦輪軸引出個兩速段的皮帶驅動裝置傳入到RV減速機中，降速后鏈條傳動產生較大扭矩力驅動絞盤轉動，從而實現PE管的自動回收。

水渦輪采用體鑄造成型，包括葉片處輪轂，葉片的數量設置為12-20個，沿圓周方向垂直均勻布置在輪轂端面上，葉片由圓弧段和該圓弧的切面段兩段構成，圓弧段的圓心位于輪轂的同心圓上。配置臺蝸輪蝸桿減速箱，蝸桿架設在箱體內部，蝸輪通過蝸輪軸架設在箱體內部，蝸桿和蝸輪互相90度咬合配合。RV減速機的箱體固定安裝在卷盤式噴灌機絞盤側面的支撐架上，蝸桿伸出端面向絞盤徑向方向，蝸輪殼體的容納空腔背部端面，固定安裝在蝸桿伸出端的箱體端面上；蝸輪蝸桿減速機的蝸桿外端向外延伸穿過蝸輪殼體并與輪轂的中心位置固定連接，將水渦輪架設在渦輪殼體內部的容納空腔內，箱體上端還設有潤滑油注油口，底端設有放油口；NMRV150減速機中的蝸輪軸兩端伸出箱體，面向卷盤式噴灌機絞盤側面的端安裝鏈輪，背離卷盤式噴灌機絞盤側面的端安裝制動輪及制動機構。
傳統的水渦輪箱安裝方式存在以下缺陷：水渦輪箱般垂直固定安裝在絞盤的外側，水渦輪軸外側連接皮帶輪，由于采用帶傳動方式帶動減速機輸出力矩，方面?zhèn)鲃?dòng)速容易老化，需定期更換，若傳動皮帶斷裂傳動即失效；另方面，傳動皮帶使用時必須漲緊，需額外設置皮帶漲緊機構，否則會出現皮帶打滑現象，無法保證設備正常運轉。由于采用的是齒輪減速電機，通過幾齒輪傳動為后輸出動力，傳動效率不高，且采用帶式傳動機構設置較龐大、笨重，空間占用較大。改進后的噴灌機水渦箱及驅動裝置，由于采用的是蝸輪蝸桿減速器，其蝸桿伸出端直接與水渦輪的輪轂固定連接，因此避免了帶式傳動的皮帶打滑現象，動力傳動更穩定，且不需要額外安裝皮帶張緊機構等輔助機構，傳動機構設置簡單，空間占用較小，采用蝸輪蝸桿減速機蝸輪傳動即實現輸出動力，無其他中間傳動環節，因此傳動效率高。能夠?qū)崿F(xiàn)水渦輪穩定輸出動力，保證卷盤式噴灌機設備正常運轉，而且RV減速機的結構相對簡單，制造成本也低，是理想的選擇。http://patriciacalisto.com/Products/nmrv150jsj.html
