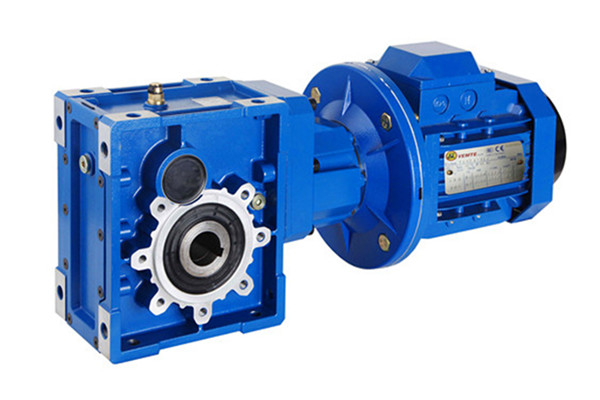

準雙曲面BKM減速機選型舉例

齒輪減速機系列代號：28、38、48、58、68
B表示2傳動；C表示3傳動
減速器速比i
無代號表示不帶輸出法蘭；FA,FB,FC,FD,FE(1/2)輸出法蘭代號和位置
無地啊哈哦表示孔輸出；SS(1/2)單向輸出軸和位置；DS雙向輸出軸
輸入法蘭規格代號(63B5/71B5/71B14....)；HS表示軸輸入
B3安裝方位代號
7124或/or0.37-4/無代號表示不帶電機；電機型號或功率、數
1電機接線盒位置，默認位置1可以不寫
示例TKB68B-59.22-FA1-90B5

雙曲面減速電機選型舉例：

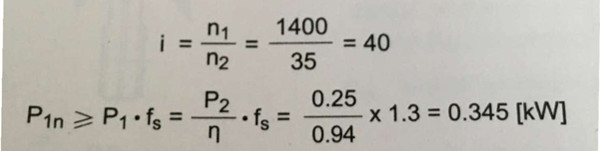

被驅動設備所需功率0.25KW，工作8小時/天，中等沖擊，啟動頻率100次/小時，輸出轉速n2=35r/min,減速機要求B3安裝，則：查P7使用系數圖標即可選使用系數fs=1.3.查TKM../TKB..系列性能參數表可確定減速電機型號為：TKM28B-40.09-71B5-7124-B3。

雙曲面減速器選型舉例：

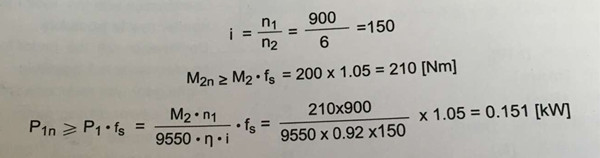

被驅動設備所需扭矩為200Nm，工作8小時/天，均勻沖擊負載，啟動頻率400次/小時，減速機要求FA1法蘭安裝，減速器要求輸入轉速900r/min，輸出轉速n2=6r/min，查性能參數表可知，只選能三傳動形式。查P7使用系數圖表即可選使用系數fs=1.05.查TKM/TKB系列性能參數表可確定減速型號為：TKM48C-151.20-FA1。

雙曲面減速機各型號價格：
TKM28減速機二傳動TKM28B價格678元；三傳動TKM28C價格908元；
TKM38減速機二傳動TKM38B價格904元；三傳動TKM38C價格1141元；
TKM48減速機二傳動TKM48B價格1136元；三傳動TKM48C價格1436元；
TKM58減速機二傳動TKM48B價格1453元；三傳動TKM48C價格1752元；
TKM68減速機二傳動TKM48B價格1770元；三傳動TKM48C價格2068元。
