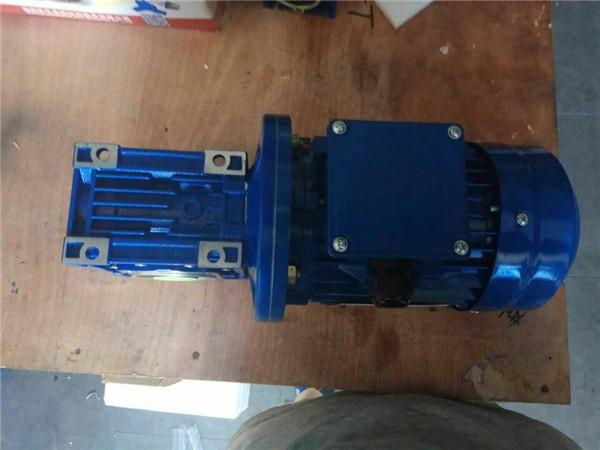

攪拌機NMRV075減速機蝸輪失效分析。攪拌機，是種建筑工程機械，主是用于攪拌水泥、沙石、各類干粉砂漿等建筑材料。這是種帶有葉片的軸在圓筒或槽中旋轉，將多種原料進行攪拌混合，使之成為種混合物或適宜稠度的機器。攪拌機NMRV075減速機中的蝸輪，材料為鑄造鋅基耐磨合金（ZA-27）。使用不長時間，用肉眼觀察，在RV減速機的蝸輪齒部同面的同側，幾乎是相同部位出現了表面凹坑，凹坑周圍有翹起的表皮，在缺陷處取樣。經磨光、拋光后發現，表面凹坑并未完全消除，說明個別凹坑比較深。利用掃描電鏡對缺陷處的試樣進行檢驗?？梢郧宄^察到蝸輪蝸桿減速機的蝸輪齒部微觀樹枝狀晶體，枝晶間有黑洞（凹坑），對斷口進步分析，發現具有明顯的縮松特征。
蝸輪的受力分析及主要失效形式：通過RV減速機蝸桿軸線并垂直于蝸輪軸線的平面，稱為中間平面。蝸輪是用與蝸桿形狀和參數相同的滾刀按展成原理加工的。所以，在中間平面內
RV減速機蝸輪與蝸桿的嚙合相當于齒輪與齒條的嚙合。其主要失效形式齒面點蝕、即疲勞剝落、膠合、磨損等，輪齒工作時，齒面接觸應力是按脈動循環變化的，當這種交變接觸應力重復次數超過定限度后，蝸輪蝸桿減速機的輪齒表層或次表層就會產生不規則的細微的疲勞裂紋，疲勞裂紋蔓延擴展使金屬脫落而在齒面形成麻點狀凹坑，即為齒面點蝕。蝸輪蝸桿
減速箱運行中，由于材料和結構上的原因，蝸桿螺旋部分的強度總是高于蝸輪輪齒的強度，所以失效常發生在蝸輪輪齒上。當RV減速機上的蝸輪蝸桿裝置在安裝時存在著嚴重的中間平面偏移時，使得蝸桿和蝸輪的受力面也發生偏移，造成蝸輪使用時受力不均勻，當交變接觸應力超過了材料的許用接觸應力時。導致RV減速機的蝸輪同面的同側出現了嚴重的齒面點蝕。在鑄件工藝熱節或結構熱節處產生的縮松，稱為熱節縮松，它可以是肉眼可見的宏觀縮松，也可以是顯微縮松腳，理化檢驗結果表明，蝸輪蝸桿
伺服減速機中蝸輪的齒面點蝕正好產生在鑄造熱節處，而非熱節處幾乎沒有產生。鑄件中的凝固區域越寬，樹枝晶越發達，則通道越長，產生顯微縮松的可能性就越大。而鋅基合金的凝固溫度范圍比較寬，約50-100℃，為縮松的產生提供了條件。鑄件中存在任何形態的縮孔或縮松，都會減少受力的有效面積，在縮孔和縮松的尖角處產生應力集中，導致裂紋的出現，從而使蝸輪蝸桿減速機的力學性能顯著降低。
從以上分析可知：RV減速機中蝸桿蝸輪裝置安裝時（中間平面）的偏移，使蝸輪使用時受力不均勻及鑄件中的鑄造缺陷——縮松。是造成蝸輪齒面點蝕的主要原因，而合金中化學成分不均勻是不容忽視的問題，特別是合金中銅含量的偏低，將會使蝸輪的耐磨性降低，應引起足夠重視。http://patriciacalisto.com/Products/wolunwoganjiansuji.html
