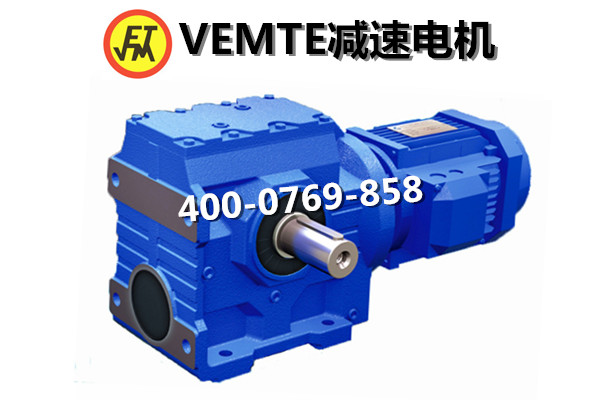

S系列減速電機蝸桿導程角的作用。大家好，歡迎來到VEMT小講堂，我是VEMT小編-你們身邊的減速機貼心管家，本期主角是我們四大系列減速機的S系列蝸輪蝸桿減速機，每次讀起我們減速機大氣的名字，小編就有種自豪感油然而生，好了，廢話不多說，我們本期主要帶大家了解S系列減速機的蝸桿導程角在S67減速機當中起到個什么作用。
由于S系列減速電機可以得到很大的傳動比，比交錯軸斜齒輪機構緊湊。兩輪嚙合齒面間為線接觸，其承載能力大大高于交錯軸斜齒輪機構。蝸桿傳動相當于螺旋傳動，為多齒嚙合傳動，故傳動平穩、噪音很小。具有自鎖性。當S67減速機蝸桿的導程角小于嚙合輪齒間的當量摩擦角時，機構具有自鎖性，可實現反向自鎖，即只能由蝸桿帶動蝸輪，而不能由蝸輪帶動蝸桿。如在起重機械中使用的自鎖蝸桿機構，其反向自鎖性可起安全保護作用。傳動效率較低，磨損較嚴重。蝸輪蝸桿嚙合傳動時，S系列減速電機嚙合輪齒間的相對滑動速度大，故摩擦損耗大、效率低。另方面，相對滑動速度大使齒面磨損嚴重、發熱嚴重，為了散熱和減小磨損，常采用價格較為昂貴的減摩性與抗磨性較好的材料及良好的潤滑裝置，因而成本較高。蝸桿軸向力較大。
S系列減速電機蝸桿導程角是蝸桿分度圓柱上螺旋線的切線與蝸桿端面之間的夾角,與螺桿螺旋角的關系為，蝸輪的螺旋角大則傳動效率高，當小于嚙合齒間當量摩擦角時，機構自鎖。引入蝸桿直徑系數q是為了限制蝸輪滾刀的數目，使蝸桿分度圓直徑進行了標準化m定時，q大則大，蝸桿軸的剛度及強度相應增大；定時，q小則導程角增大，傳動效率相應提高。蝸桿頭數推薦值為1、2、4、6，當取小值時，其傳動比大，且具有自鎖性；當取大值時，傳動效率高。與圓柱齒輪傳動不同，S67減速機蝸桿蝸輪機構傳動比不等于蝸桿蝸輪機構的中心距 。蝸桿蝸輪傳動中蝸輪轉向的判定方法，可根據嚙合點K處方向、方向（平行于螺旋線的切線）及應垂直于蝸輪軸線畫速度矢量三角形來判定；也可用“右旋蝸桿左手握，左旋蝸桿右手握，四指拇指”來判定。
S系列減速電機正確嚙合在于中間平面內蝸桿與蝸輪的模數和壓力角分別相等，即蝸輪的端面模數等于蝸桿的軸面模數且為標準值；蝸輪的端面壓力角應等于蝸桿的軸面壓力角且為標準值，即==m ，==當蝸輪蝸桿的交錯角為時，還需保證，而且蝸輪與蝸桿螺旋線旋向必須相同。大家記住了嗎，如果有疑問，定要給小編留言哦。-VEMT編輯http://patriciacalisto.com/Products/VEMTwmtgs.html
更多S系列減速電機圖紙參數請致電熱銷電話：15818497138
